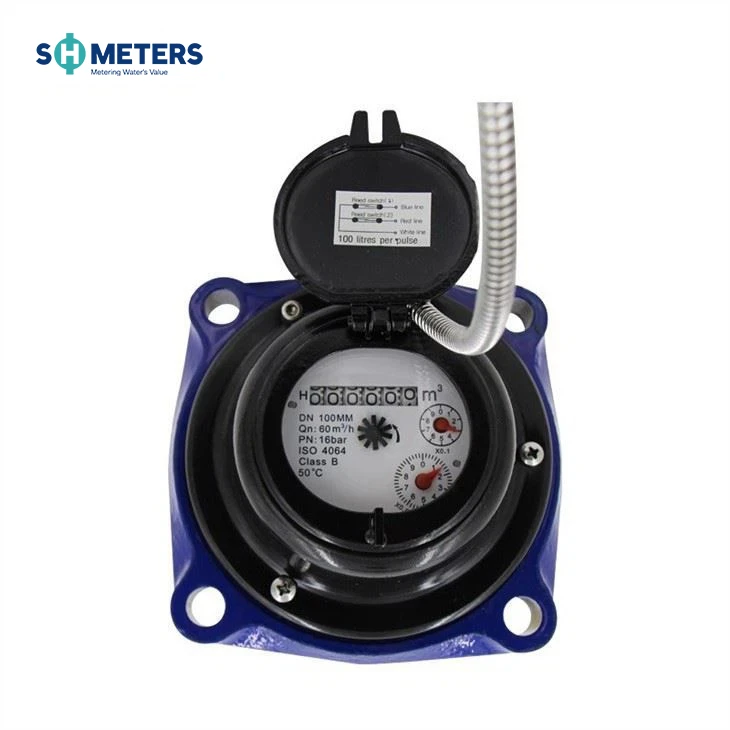

LXXG(R)-50~300(mm)
Tưới tiêu Bánh xe cánh ngang, đồng hồ đo nước lạnh (nóng) dạng quay khô
Ứng dụng
Đo lượng nước lạnh (nước nóng) đi qua đường ống. Đồng hồ đo nước được sử dụng cho mục đích tưới tiêu, cấp nước đô thị, v.v.
Đặc trưng
·Cấu trúc phần tử có thể tháo rời, lắp đặt và bảo trì dễ dàng
·Quay số khô, Truyền động từ
·Khả năng lưu lượng lớn, tổn thất áp suất nhỏ
·Chống tiếng ồn và ô nhiễm nước
·Vòng quay được hút chân không đảm bảo mặt số không bị ngưng tụ và giữ cho số đọc rõ ràng trong thời gian sử dụng lâu dài
·Vật liệu chất lượng cao được lựa chọn cho đặc tính ổn định và đáng tin cậy
·Dữ liệu kỹ thuật tuân thủ tiêu chuẩn quốc tế ISO 4064/ISO9100
·Với độ chính xác cao
·Phụ kiện sản phẩm bao gồm đầu nối, bộ lọc, phụ kiện kết nối, phụ kiện ống, mặt bích, bộ lọc
Tính năng tùy chọn
·Thanh ghi nhựa, thanh ghi đồng và thanh ghi kính toàn phần
·Độ chính xác: R=25/20/50
·Kích thước: DN50-DN300
·Nước lạnh/nước nóng
·Tùy chọn công tắc lưỡi gà
·Tiêu chuẩn mặt bích có thể được lựa chọn
·Có thể lựa chọn xoay 360 độ
·Gang, gang dẻo, thép không gỉ, thân GG25, GGG50, SS304, SS316 có thể lựa chọn
·Áp suất làm việc: PN16/25
·Cung cấp đầu ra xung
Điều kiện làm việc
·Nhiệt độ nước: {{0}}.1 độ ~50 độ (0,1 độ ~90 độ đối với đồng hồ nước nóng)
·Áp suất nước: Nhỏ hơn hoặc bằng 1.0Mpa (1,6MPa theo yêu cầu)
Sai số cho phép tối đa
·Trong vùng dưới từ qmin bao gồm đến nhưng không bao gồm qt là ±5%
·Trong vùng trên từ qt bao gồm đến và bao gồm qs là ±2% (±3% đối với đồng hồ nước nóng)
Kích thước
Kiểu | Kích cỡ | Chiều dài | Chiều cao | Mặt bích kết nối | ||
mm | Đường kính ngoài D1 | Đường kính vòng tròn bu lông D2 | Bu lông kết nối (nM) | |||
LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
12-M20(1,6Mpa) | ||||||
LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
405 | 355 | 12-M24(1,6Mpa) | ||||
LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
460 | 410 | 12-M24(1,6Mpa) | ||||
LƯU Ý: Kích thước mặt bích tuân thủ theo tiêu chuẩn ISO7005-1:1988. Tiêu chuẩn mặt bích có thể được tùy chỉnh. Đơn đặt hàng cho các sản phẩm có yêu cầu đặc biệt cũng được chấp nhận
Vị trí xung
Kích cỡ | Vị trí xung |
DN50-200 | 100/1000L/Xung |
DN250-DN300 | 1000L/Xung |
Đường cong mất áp suất
Thông số kỹ thuật của Flow Technique
Lưu lượng danh nghĩa | Lưu lượng tối đa Q4 | Dòng chảy vĩnh cửu Q3 | Q3/Q1 | Q2/Q1 | Dòng chảy chuyển tiếp Q2 | Lưu lượng tối thiểu Q1 | Đọc tối thiểu | Đọc tối đa | ||
DN | m³/h | m³/h | m³ | |||||||
50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Mô tả hoạt động của hệ thống công tắc hai lưỡi gà
Vui lòng xem sơ đồ hệ thống hai công tắc lưỡi gà bên dưới, hai công tắc lưỡi gà sẽ được vận hành "BẬT" HOẶC "TẮT" tương ứng bằng nam châm được lắp vào kim chỉ hoặc bánh răng trong khi chạy trên thanh ghi, nhưng không bao giờ "BẬT" cùng lúc, trừ khi nam châm ngoài tác động.
Hai công tắc lá hoạt động hai lần "BẬT" và hai lần "TẮT" trong một vòng của con trỏ hoặc bánh răng có nghĩa là một đầu ra tín hiệu, nguyên tắc này ngăn ngừa mất mát hoặc đếm quá mức đầu ra tín hiệu do công tắc rung hoặc ống rung, do đó đảm bảo độ tin cậy của đầu ra tín hiệu.
Bảo hành
Tất cả các đồng hồ đo sẽ được bảo hành chống lại các khiếm khuyết về tay nghề và vật liệu trong thời hạn một (1) năm kể từ ngày chấp nhận. Các đồng hồ đo hoặc bộ phận bị lỗi được phát hiện trong thời hạn này sẽ được thay thế miễn phí khi trả lại cho SHMeters.
