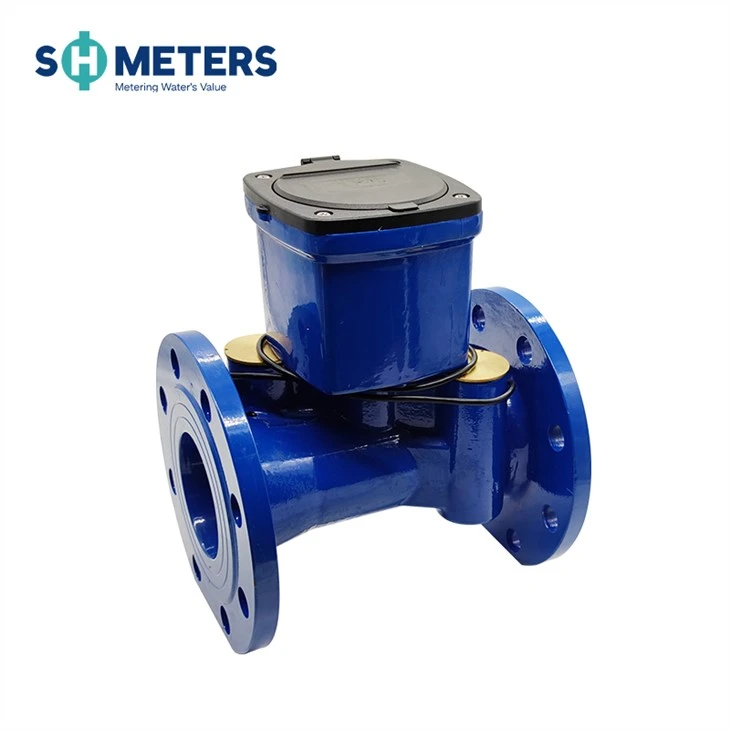

Mô tả sản phẩm
Nó là một dụng cụ đo sáng để liên tục đo, ghi lại và hiển thị lượng nước chảy qua cảm biến bằng phương pháp chênh lệch thời gian siêu âm. Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng để sử dụng nó một cách tốt nhất và tránh những mất mát không cần thiết.
Bản vẽ kích thước phác thảo
|
Đường kính danh nghĩa (mm) |
Chiều dài L |
Chiều rộng W | cao H | Kết nối mặt bích | ||
| Đường kính mặt bích | Đường kính vòng tròn bu lông | Kích thước bu lông-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Nguyên tắc làm việc
Đồng hồ nước siêu âm là loại đồng hồ nước mới có thể phát hiện sự chênh lệch thời gian do sự thay đổi tốc độ gây ra khi chùm siêu âm truyền trong nước ngược dòng và hạ lưu, phân tích và xử lý tốc độ dòng chảy của nước, sau đó tính toán tốc độ dòng chảy của nước hơn nữa.
Giao diện/Giao tiếp
Đồng hồ nước siêu âm sẽ có một trong nhiều tùy chọn đầu ra được-chọn trước khi đặt hàng. Phần này sẽ mô tả từng đầu ra:
- Đầu ra Modbus/RS485
- Đầu ra xung
- Đầu ra không dây
Đầu ra Modbus/RS485
Đầu ra xung (Chạy bằng pin)
- Thông số đầu ra xung:
- Mở-đầu ra cống
- Điện áp 3V-24V
- Xung đơn cấp độ-thấp
- Thời lượng xung: 5ms
GPRS/NB-Truyền không dây IOT
Trình thu thập dữ liệu
|
Tên dữ liệu |
tham số |
|
Tĩnh điện |
15uA |
|
Tiêu thụ điện năng |
60mA@RX |
|
Hộp điều khiển |
Nhựa |
|
Phương pháp trực tuyến |
Chạm hoặc tự động truy cập trực tuyến |
|
Khoảng thời gian báo cáo |
Tần suất gửi dữ liệu: ba ngày một lần hoặc mỗi ngày một lần (Tần số gửi càng cao thì thời lượng pin càng ngắn) |
|
Gửi bit |
0.1m³ |
|
Nguồn điện |
3.6VDC |
|
Dung lượng pin |
8,5Ah |
|
Giao diện đường lên |
GPRS/NB-IOT |
|
Giao diện đường xuống |
RS485 |
Đơn vị truyền dữ liệu
|
Tên dữ liệu |
tham số |
|
Tĩnh điện |
15uA |
|
Tiêu thụ điện năng |
60mA@RX |
|
Hộp điều khiển |
Nhựa |
|
Phương pháp trực tuyến |
Chạm hoặc tự động truy cập trực tuyến |
|
Khoảng thời gian báo cáo |
Tần suất gửi dữ liệu: Có thể đặt 1-144 h (Mặc định mỗi ngày một lần) Có thể kết nối với thiết bị thu áp suất |
|
Gửi bit |
0.1m³ |
|
Nguồn điện |
3.6VDC |
|
Dung lượng pin |
18Ah/36Ah |
|
Giao diện đường lên |
GPRS/NB-IOT |
|
Giao diện đường xuống |
RS485 |
