Mô tả sản phẩm

product-1580-670

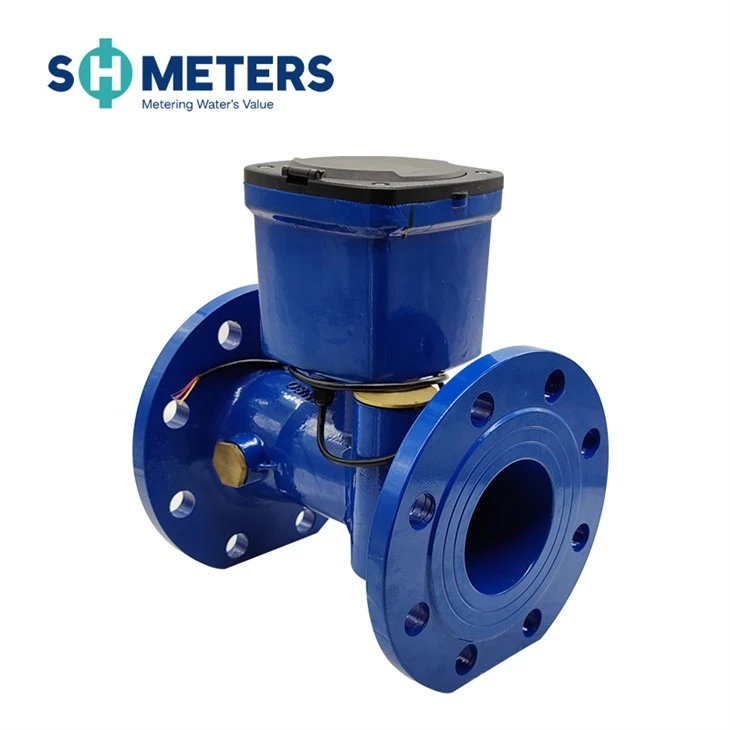

Đây là một thiết bị đo liên tục để đo, ghi lại và hiển thị thể tích nước chảy qua cảm biến bằng phương pháp chênh lệch thời gian siêu âm. Vui lòng đọc kỹ hướng dẫn này trước khi sử dụng, để sử dụng có lợi nhất và tránh mất mát không cần thiết.

Tính năng sản phẩm

▲Không bị ảnh hưởng bởi tạp chất, hóa chất và vật liệu từ tính trong môi trường;

▲Tốc độ khởi động thấp (33L/h), có thể đo chính xác lưu lượng;

▲Tần số đo cao;

▲Tốc độ dòng chảy có thể thấp tới 100L/h;

▲Dải động (Q3/Q1) lên tới 250:1;

▲Lắp đặt ở bất kỳ vị trí lắp đặt nào;

▲Đo lường hai chiều;

▲Hiển thị mã lỗi và mã cảnh báo;

▲Nguồn cung cấp pin tùy chọn;

▲Vật liệu gang dẻo;

▲Không có bộ phận chuyển động, độ chính xác cao và tuổi thọ nhiều năm. Cảm biến lưu lượng không có bộ phận chuyển động, tránh hỏng hóc thiết bị đo lường của các bộ phận cơ khí có thể dẫn đến phép đo không chính xác do hao mòn lâu dài. Thiết kế cũng chống tạp chất, giúp không cần kiểm tra và bảo trì;

▲ Giảm áp suất thấp;

▲ Cấp bảo vệ IP68 có thể thích ứng với nhiều môi trường lắp đặt khắc nghiệt;

▲Hỗ trợ giao tiếp RS485, đầu ra xung, GPRS, NB-IOT, LoraWan và các phương pháp truyền dữ liệu khác.

Thông số kỹ thuật

Đường kính danh nghĩa (mm)	50	65	80	100	125	150	200	250	300
Lưu lượng tối đa Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Lưu lượng danh nghĩa Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Lưu lượng chuyển tiếp Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Lưu lượng tối thiểu Q1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Lưu lượng khởi động (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Lưu lượng tối đa	9999999.9
Dòng chảy ngược	9999999.9
Phạm vi đo lường	Q3/Q1, R250 (R400 có thể tùy chỉnh)
Lớp độ chính xác	Lớp B
Lớp mất áp suất	Nhỏ hơn hoặc bằng 0.063 MPa
Áp suất làm việc	1,6MPa
Lớp nhiệt độ	T30
Phạm vi nhiệt độ	(5~55) độ
Lớp môi trường	Trong nhà, Lớp B
Lớp điện từ	E1 (Khu dân cư, thương mại, công nghiệp)
Nguồn điện	Pin lithium tích hợp DC 3.6V
Tuổi thọ pin	＞ 10 năm
Vị trí lắp đặt	Bất kỳ góc độ nào
Trưng bày	LCD, 8 chữ số + ký tự bổ sung
Lớp độ nhạy của hồ sơ lưu lượng	U10/D5
Giao diện truyền thông	RS485 Modbus/ Đầu ra xung/GPRS/NB-IOT/Lorawan
Lớp bảo vệ	IP68
Nhiệt độ lưu trữ có thể chấp nhận được	-20~60 độ
Công suất tĩnh	10μA
Tiêu thụ điện năng hoạt động	45μA

Nội dung hiển thị đồng hồ đo

P1: Ở giao diện cuối cùng của P1, tiếp tục che vùng cảm biến trong hơn 3 giây để vào P2 và lặp lại thao tác này để vào P3, P4

-P1

P2: Lưu lượng tích lũy của tháng lịch sử

-P2

P3: Đối với việc gỡ lỗi và thử nghiệm nội bộ thì nó không có ý nghĩa gì.

P4: Trạng thái kiểm tra

-P3

Cách thức	KHÔNG.	Hiển thị mô tả
P1	1	Lưu lượng tích lũy
	2	Nhiệt độ
	3	Kích cỡ
	4	Tốc độ dòng chảy
	5	Dòng chảy tích lũy âm
	6	Lưu lượng tích lũy ròng
	7	Thời gian làm việc
	8	Trạng thái cảm biến
	9	Điện áp nguồn
P2	Lưu lượng tích lũy của tháng lịch sử
P3	Đối với việc gỡ lỗi và thử nghiệm nội bộ, nó không có ý nghĩa gì
P4	1	Lưu lượng tích lũy
	2	Hệ số
	3	Tốc độ dòng chảy
	4	Thời gian làm việc
