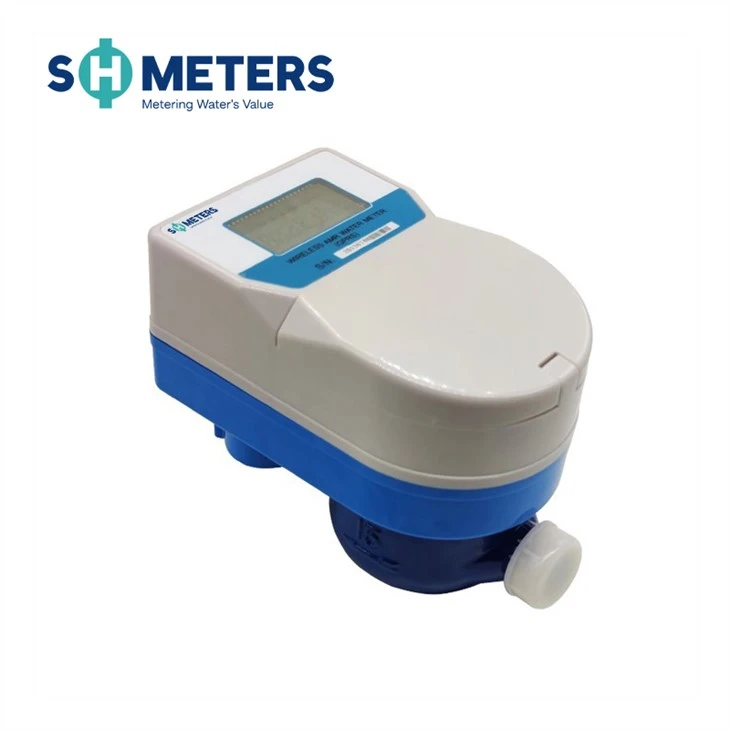

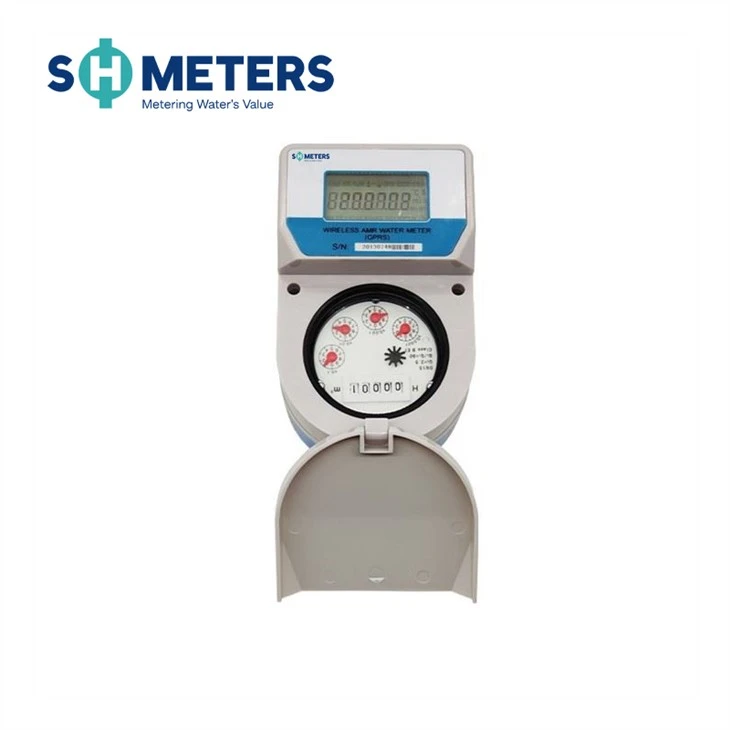

Đồng hồ đo nước từ xa M-Bus điều khiển van kín hoàn toàn
Đồng hồ đo nước này có thể được sử dụng cho gia đình hoặc căn hộ để đo lượng nước tiêu thụ. Nó ổn định và tiết kiệm năng lượng và có thể sử dụng trong thời gian dài. Hệ thống AMR là HỆ THỐNG KIỂM SOÁT TỪ XA (LDCS) mới về hệ thống quản lý và thu phí nước cho các công ty cấp nước. Hệ thống này bao gồm đồng hồ đo nước, bộ thu, bộ tập trung GPRS và Bộ xử lý đầu cuối (TP). Bằng cách sử dụng giao tiếp và GPRS để quản lý thu phí nước tự động và thông minh.

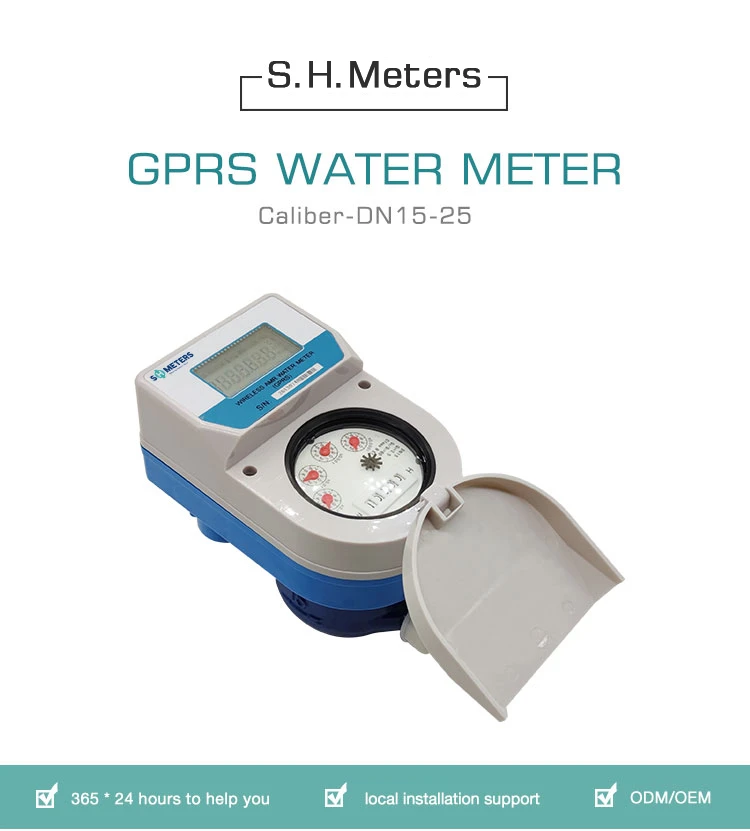

Nguyên lý hoạt động của đồng hồ đo nước tín hiệu không dây GPRS
1. Mô tả tóm tắt về nguyên lý hoạt động của truyền thông GPRS
Vì truyền thông GPRS là mạng truyền thông gói dữ liệu dựa trên địa chỉ IP, sau khi máy tính trung tâm giám sát đăng nhập vào mạng Internet, địa chỉ IP của nó được Internet chỉ định và mỗi điểm giám sát GPRS thiết lập kết nối với máy chủ thông qua địa chỉ này và giao tiếp. Mỗi điểm giám sát thu thập dữ liệu thông qua mô-đun thu thập dữ liệu, xử lý dữ liệu thông qua bộ xử lý nhúng trong thiết bị đầu cuối GPRS, gửi đến mạng GPRS sau khi đóng gói giao thức và truyền đến máy tính trung tâm giám sát dữ liệu người dùng.
2. Giới thiệu về truyền thông GPRS của bộ chuyển đổi dùng pin
Bộ chuyển đổi chạy bằng pin có chức năng GPRS có thể trực tiếp gửi dữ liệu đến trung tâm điều khiển từ xa thường xuyên thông qua mô-đun không dây GPRS GPRS-DY hoặc GPRS-DF, sau đó lưu trữ dữ liệu thu thập được trong cơ sở dữ liệu thường xuyên. Thông qua hệ thống này, ngay cả ở những nơi xa xôi cách xa địa điểm quan sát, dữ liệu của từng điểm giám sát có thể được thu thập và đọc một cách thuận tiện, thực sự hiện thực hóa chức năng giám sát từ xa và chia sẻ dữ liệu.
Hệ thống GPRS có thể giảm tỷ lệ sản xuất và bán hàng của các công ty cung cấp nước và cải thiện mức độ vận hành và quản lý.

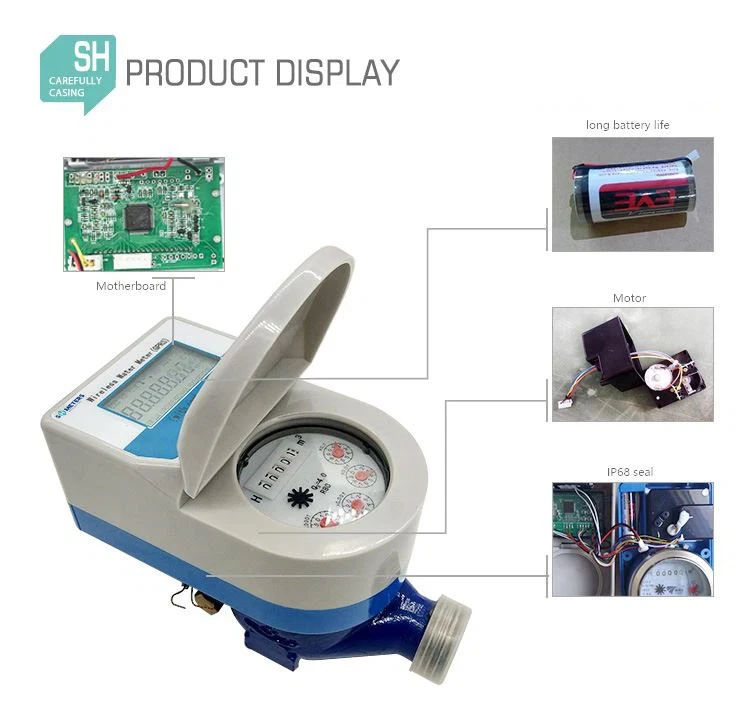

Tính năng của Van điều khiển GPRS Đồng hồ nước
1. Thiết kế tiêu thụ ít. Chỉ tiêu thụ khi đọc.
2. Công tắc điều khiển van từ xa, Không cần pin.
3. Kết hợp với hệ thống đọc đồng hồ đo để AMR.
4. Máy đo điện tử đọc trực tiếp với màn hình LCD độ nét cao có thể đọc và gửi thông tin kỹ thuật số trực tiếp.
5. Đồng hồ đo điện tử có độ nhạy cao với khả năng đo lưu lượng ban đầu thấp, đo lường chính xác cao và chức năng tự động hiệu chỉnh lỗi.
6. Tiêu thụ điện năng thấp, hoạt động bình thường có thể được cung cấp điện thông qua cổng giao tiếp M-BUS/RS 485.
7. Đo lường duy trì nguồn điện trong 5 năm được cung cấp bởi pin dự phòng bên trong khi đường truyền cổng giao tiếp bị hỏng.
Sai số cho phép tối đa
1. Từ lưu lượng dòng chảy tối thiểu (Q1) bao gồm đến vùng dưới của lưu lượng dòng chảy chuyển tiếp (Q2) không bao gồm: ± 5%.
2. Water temperature ≤ 30° C from transitional flow rate (Q2) inclusive to the higher zone of the maximum flow rate (Q4) exclusive: ± 2%. (hot water meter >30 độ C± 3%)
Cài đặt và sử dụng
Chọn đồng hồ nước phù hợp theo lưu lượng danh nghĩa nhỏ hơn hoặc gần bằng lưu lượng qua đường ống. Người dùng không nên mua đồng hồ nước dựa trên kích thước đường ống.
Nơi lắp đặt phải tránh xa ánh nắng mặt trời, sương giá, chất gây ô nhiễm và nước. Trong thời gian sương giá, van đầu vào trong đồng hồ phải được đóng lại và van đầu ra và vòi nước phải được mở trừ khi được đóng gói để cách nhiệt, do đó ngăn ngừa thiệt hại bị đóng băng.
Đồng hồ đo phải được lắp theo chiều ngang, các chữ số trên mặt đồng hồ hướng lên mặt đồng hồ và hướng mũi tên trên đồng hồ phải cùng hướng với lưu lượng.
Cần phải loại bỏ đá, cát và các tạp chất nhỏ trong đường ống mới lắp đặt để khắc phục lỗi đồng hồ đo.
Để đo lượng nước chính xác, vòi nước phải cao hơn đồng hồ đo.
Đồng hồ đo nước không được kết nối với đường ống và có các giao diện trực tiếp (ví dụ: giao diện đường ống, vít kết nối, vòng đệm kín,v.v.) giữa đồng hồ đo và đường ống. Đồng hồ đo không bị hư hỏng do áp lực quá mức gây ra bởi đường ống và các bộ phận của nó trong quá trình lắp đặt.
Biện pháp phòng ngừa: Để đảm bảo an toàn và độ tin cậy của đồng hồ nước, vui lòng đặc biệt chú ý đến những mục sau trong quá trình sử dụng
1. Không đặt vật liệu hoặc thiết bị từ tính gần mặt đồng hồ.
2. Không làm hỏng mạch điện, tránh xa nhiệt độ cao và từ tính mạnh.
3. Khi số đo điện tử không nhất quán với số đo cơ học thì số đo cơ học của đồng hồ nước sẽ được ưu tiên và không được tháo niêm phong chì.
4. Trong mọi trường hợp, không được tự ý tháo rời đồng hồ nước, nếu không hệ thống điều khiển sẽ không thể hoạt động trở lại (khi có hiện tượng bất thường, vui lòng liên hệ với bộ phận quản lý bán nước, bạn sẽ chịu trách nhiệm về hậu quả nếu tự ý tháo rời).
Mô tả phụ kiện: 1 sách hướng dẫn sử dụng; 1 giấy chứng nhận (gắn vào đồng hồ nước); 2 ống nối; 2 đai ốc; 2 miếng đệm nối.
